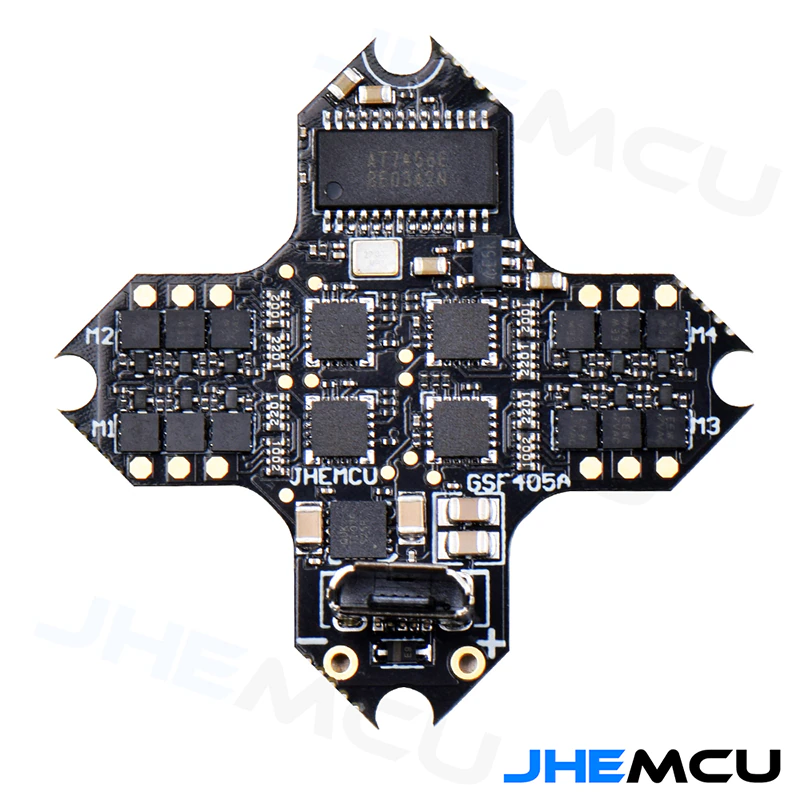

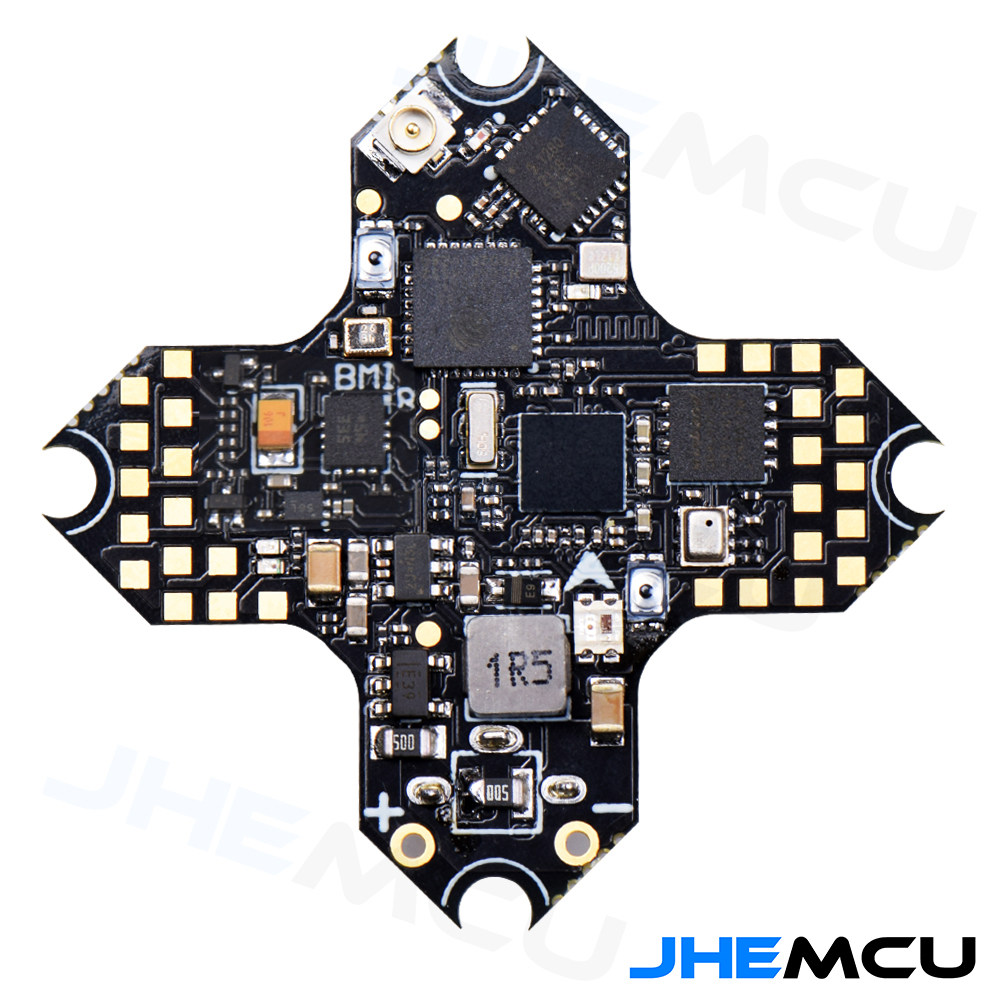

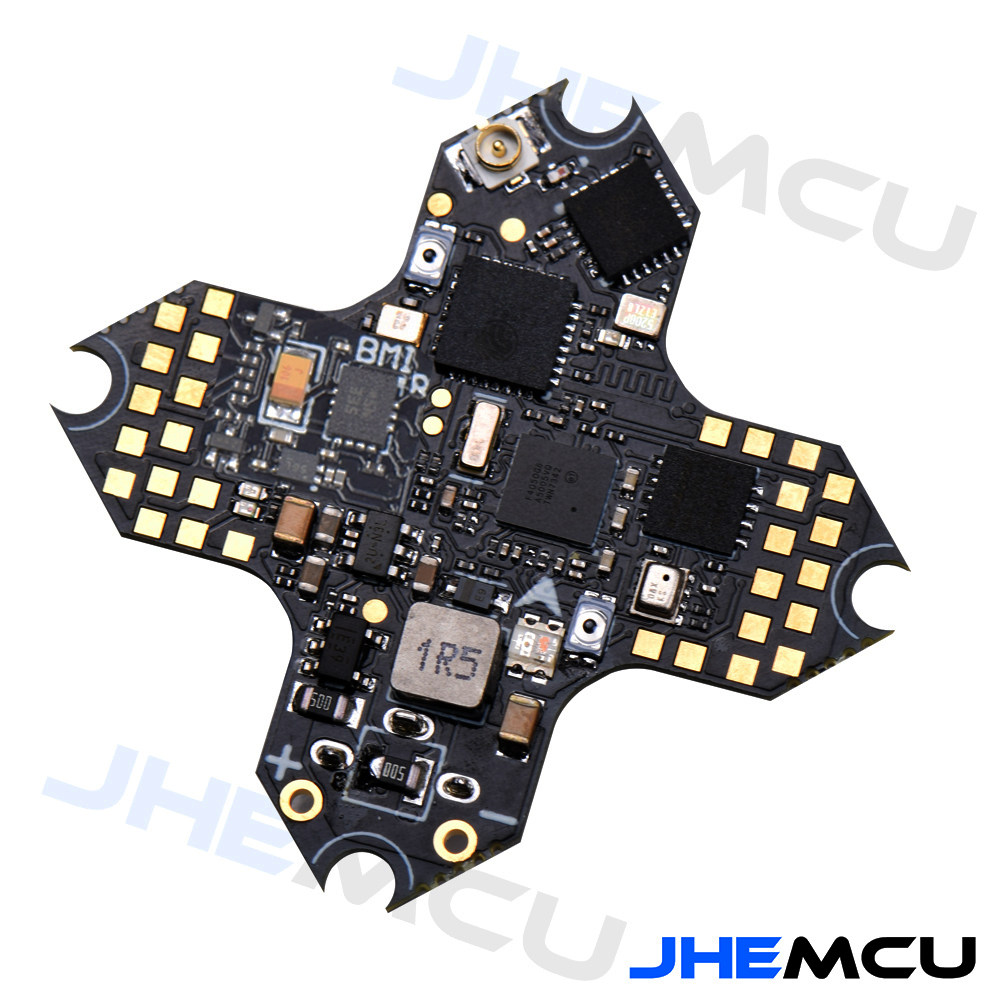

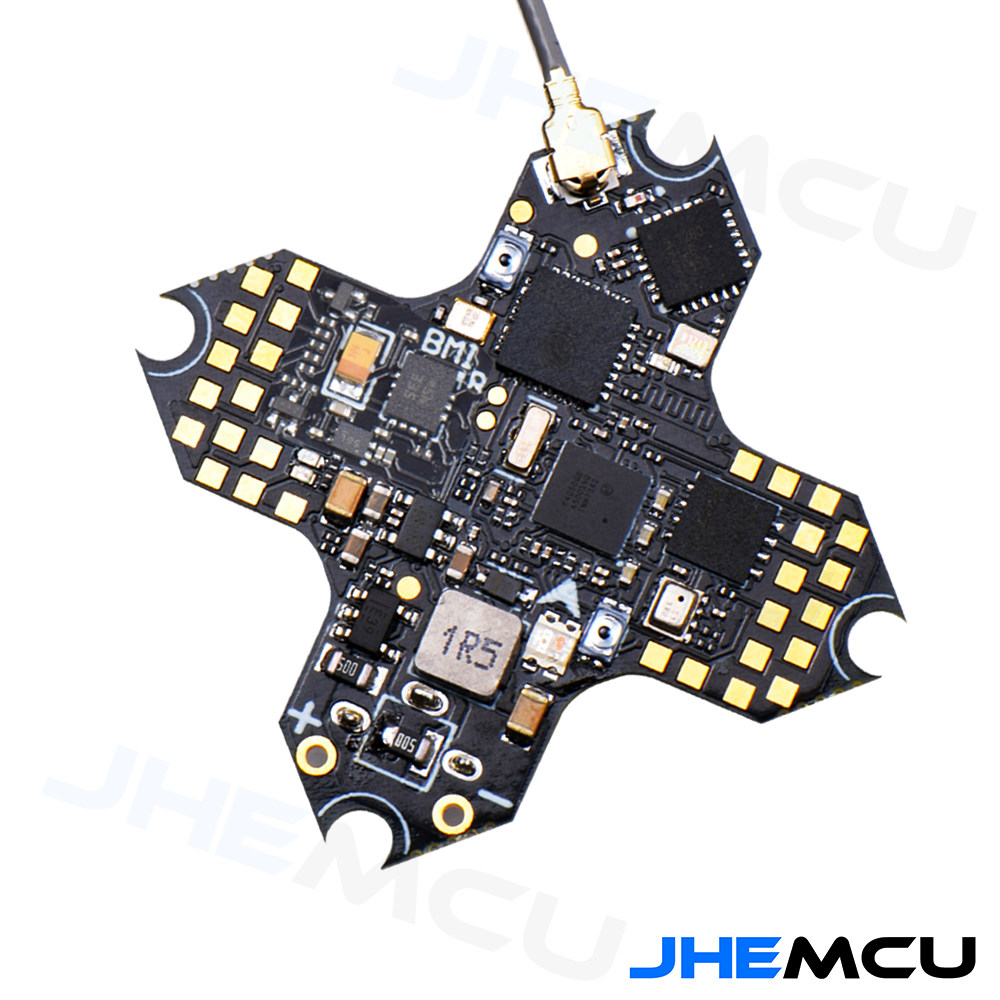

JHEMCUGSF405A-BMIis un 1-2S F4 AIO, que también integra un receptor ESC sin escobillas cuatro en uno y ELRS 2,4G. Tiene 5 puertos serie (UART1, UART2, UART3, UART4, UART6), un puerto I2C y una interfaz SBUS. (El puerto serie utilizado por SBUS es RX2), el receptor ELRS incorporado es el puerto UART1, a bordo de una luz LED WS2812, y una interfaz WS2812 está reservada. Caja negra integrada de 8MB y barómetro, interfaz de zumbador, interfaz de cámara. Una interfaz de cámara de fuente de alimentación de 5V está reservada en la placa.

Parámetros de control de vuelo:
CPU: STM32F405
Giroscopio/acelerómetro:BMI270
OSD: AT7456E
Barómetro: BMP280
Caja negra: 8MB
IIC: soporte
BEC: 5V

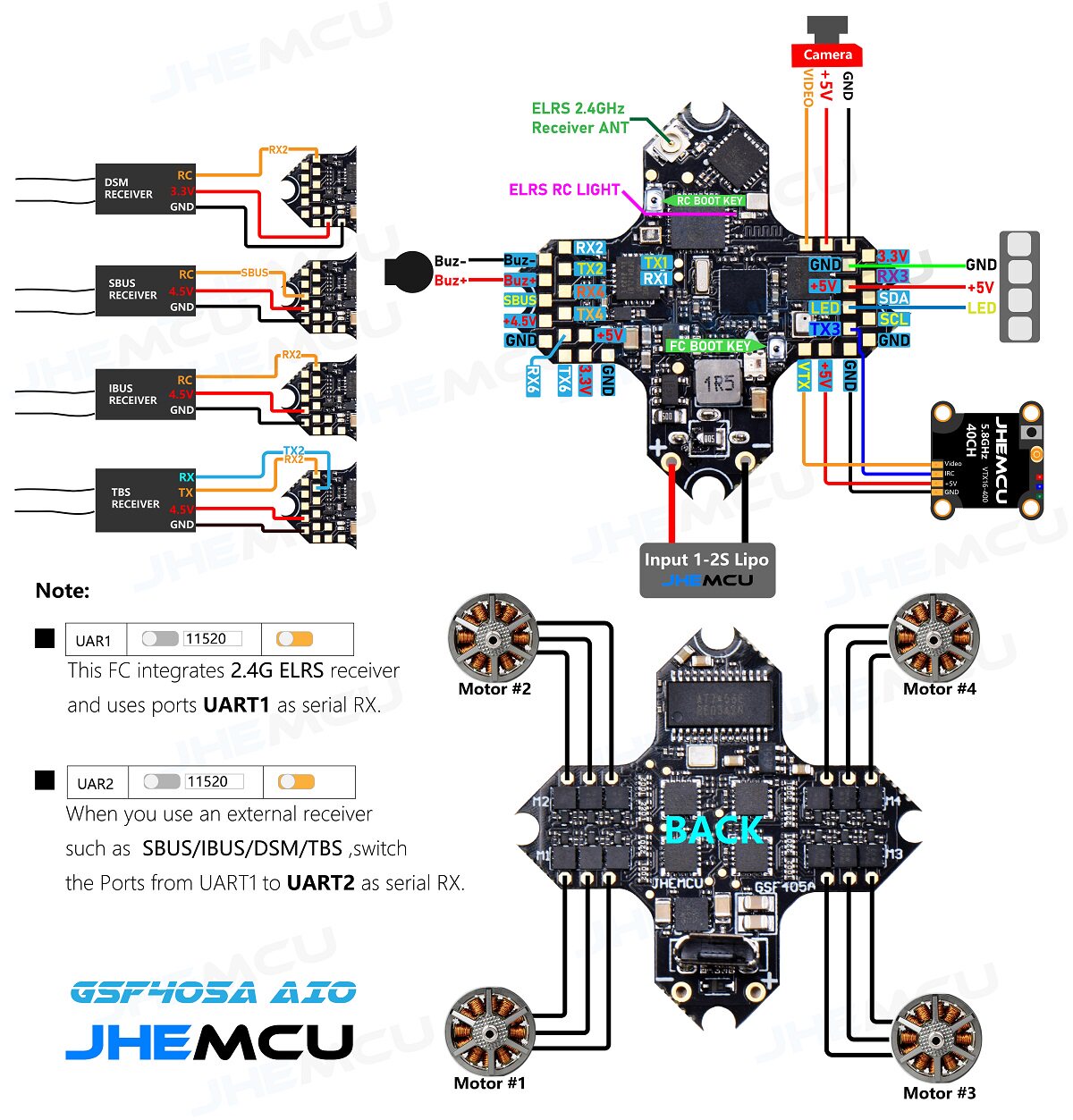

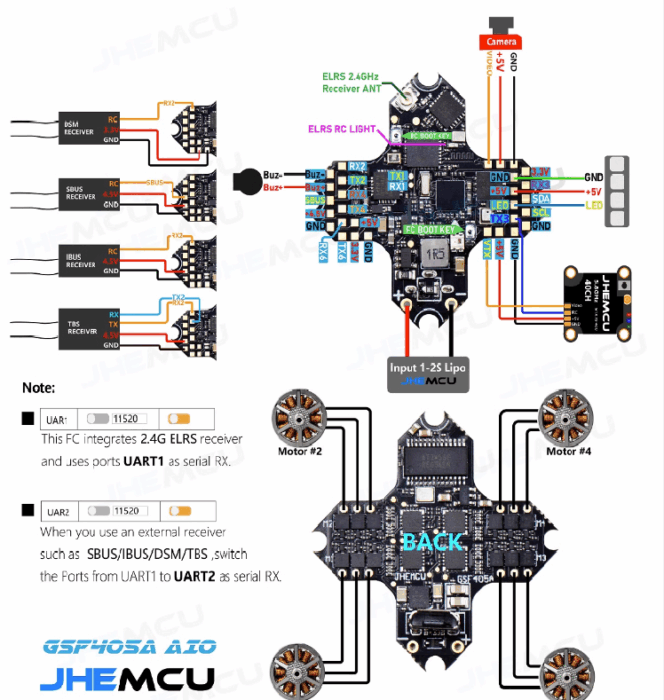

UART: UART1 (ELRS), UART2 (RC externo), UART3, UART4, UART6
USB: micro USB
Tamaño: 25,5*25,5 MM M2
Receptor: ELRS (CRSF), TBS (CRSF), SBUS, IBUS, DSM2, DS MX
Compatible con LED programables como WS2812
Soporte Zumbador
Sensores de voltaje y corriente incorporados

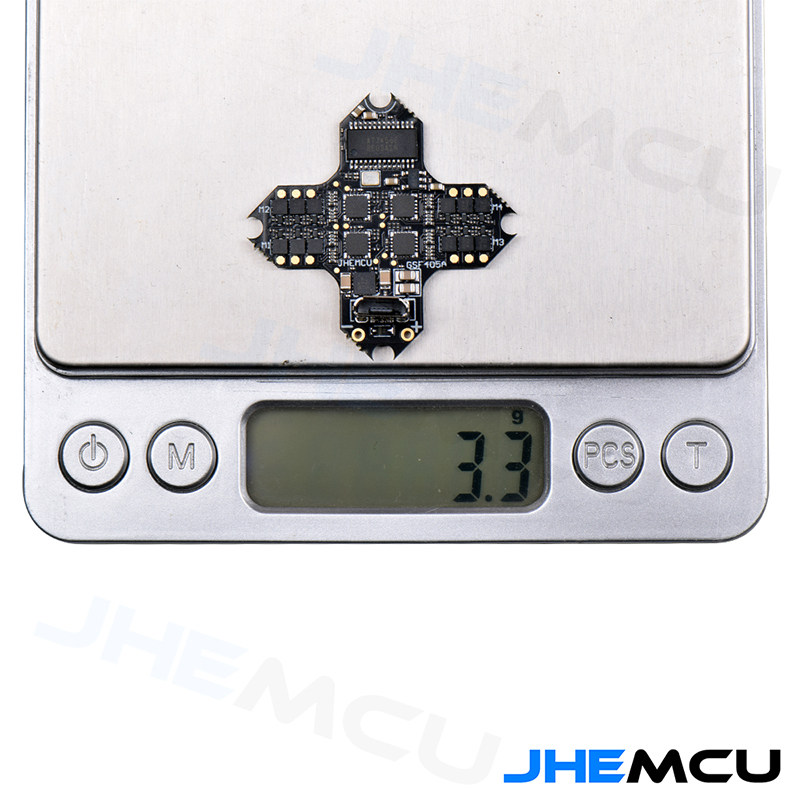

Peso: 3,3 gramos

Parámetros ELRS RX:
Frecuencia: 2,4 GHZ
Acuerdo de trabajo: CRSF (Betaflight)
Firmware: DIY_2400_RX_ESP8285_SX1280
Estado del indicador del receptor ELRS:
Doble flash: Modo de coincidencia de código
Parpadeo lento: no se recibió señal de transmisión
Fiel: señal de transmisión recibida

Vinculación de pasos:
1. Conecte el USB para alimentar el controlador de vuelo. Después de insertar el USB por primera vez, desconecte el USB tan pronto como el LED del receptor se apague. Repita la operación dos veces, cuando se inserte el USB por tercera vez, El LED comenzará a parpadear dos veces y el receptor entrará en el modo de coincidencia de código.

Parámetros ESC:
Soporte PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600
Voltaje de entrada: 1S-2S Lipo
Corriente continua: 5A
Firmware: BLHELI_S S_H_50 _ REV16 _ 7.HEX

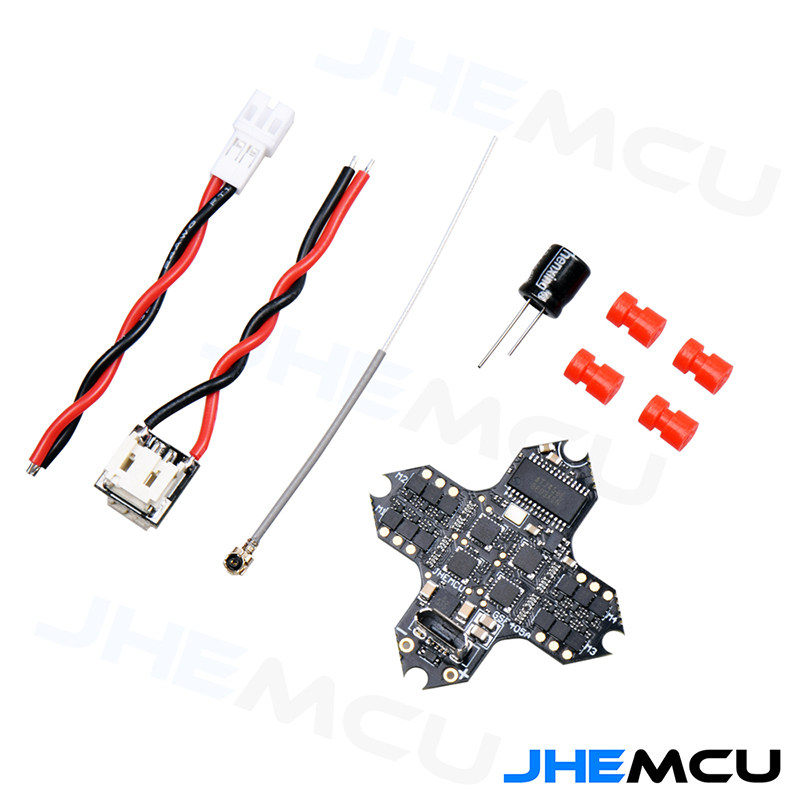

Lista de embalaje:
Placa GSF405A * 1
Antena 2,4G * 1
Cable de enchufe de 2,0mm * 1
Condensador de 470UF/10V * 1
M2 * 6,5mm bola amortiguadora * 4
Placa Serie 2S * 1
