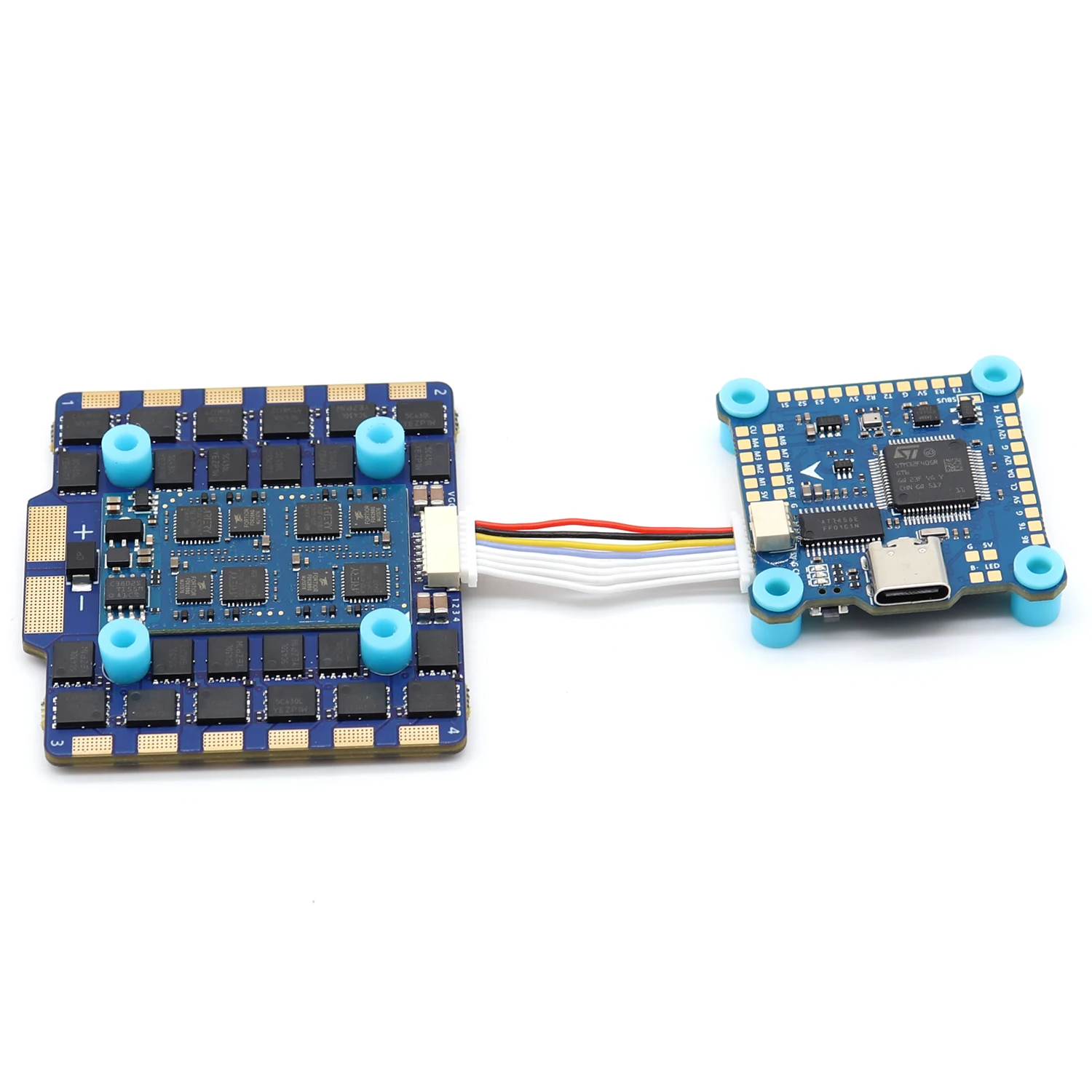

Diseño de PCB apilado, mejor disipación de calor, mejor capacidad de manejo de corriente

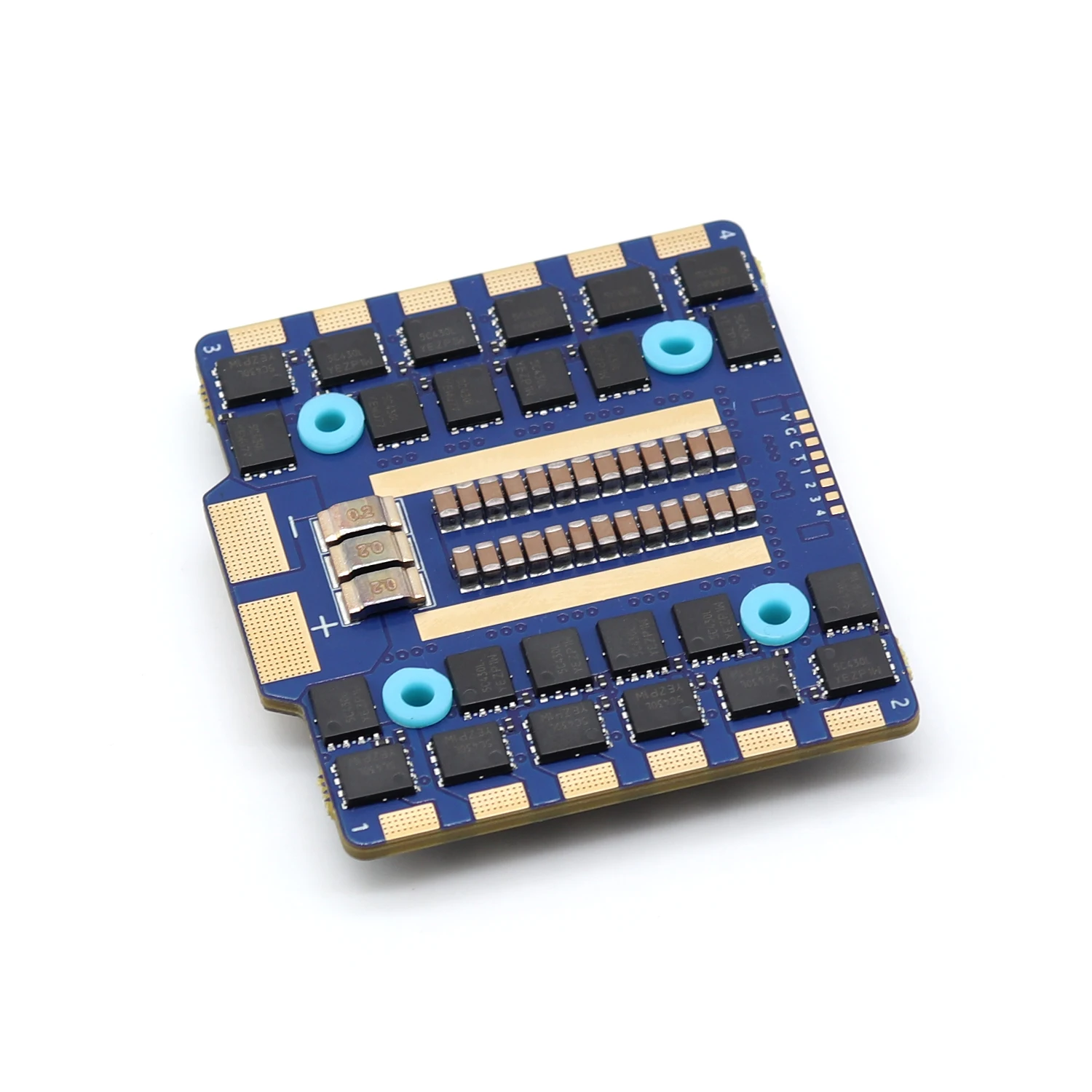

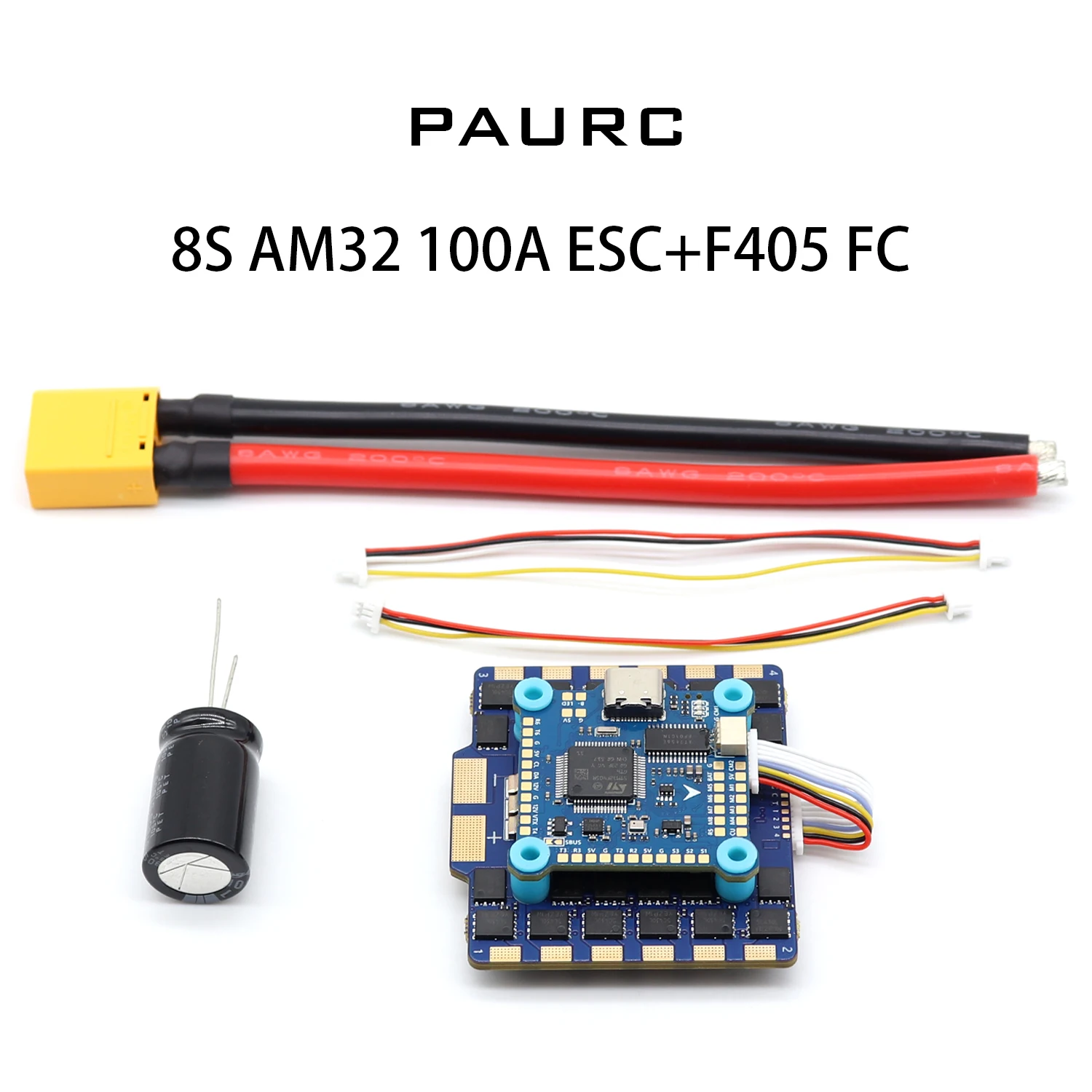

Especificaciones del ESC 4 en 1 AM32 de 100 A:

MCU: AT32F421K8U7 Controlador Microcontrolador: AT32F421K8U7

Especificaciones: 100A

Programa: AM32_2.18

Tela de PCB: 8 capas 30Z

MOS: ONSEMI_NTMFS5C430NLT1G

Corriente continua: 100AX4

Diodo de protección TVS: tener

Condensador electrolítico: Condensador de baja ESR de 1000uF

Protocolo del motor: Dshot (todos), PWM, Oneshot, Multishot, etc.

Entrada de batería: Lipo 3-8S

Ameter: soporte

Salida de potencia: VBAT

Posición del orificio de instalación: 30.5×30.5mm/M4

Tamaño: 56x52x7mm (largo)

Peso: Tablero desnudo 33g

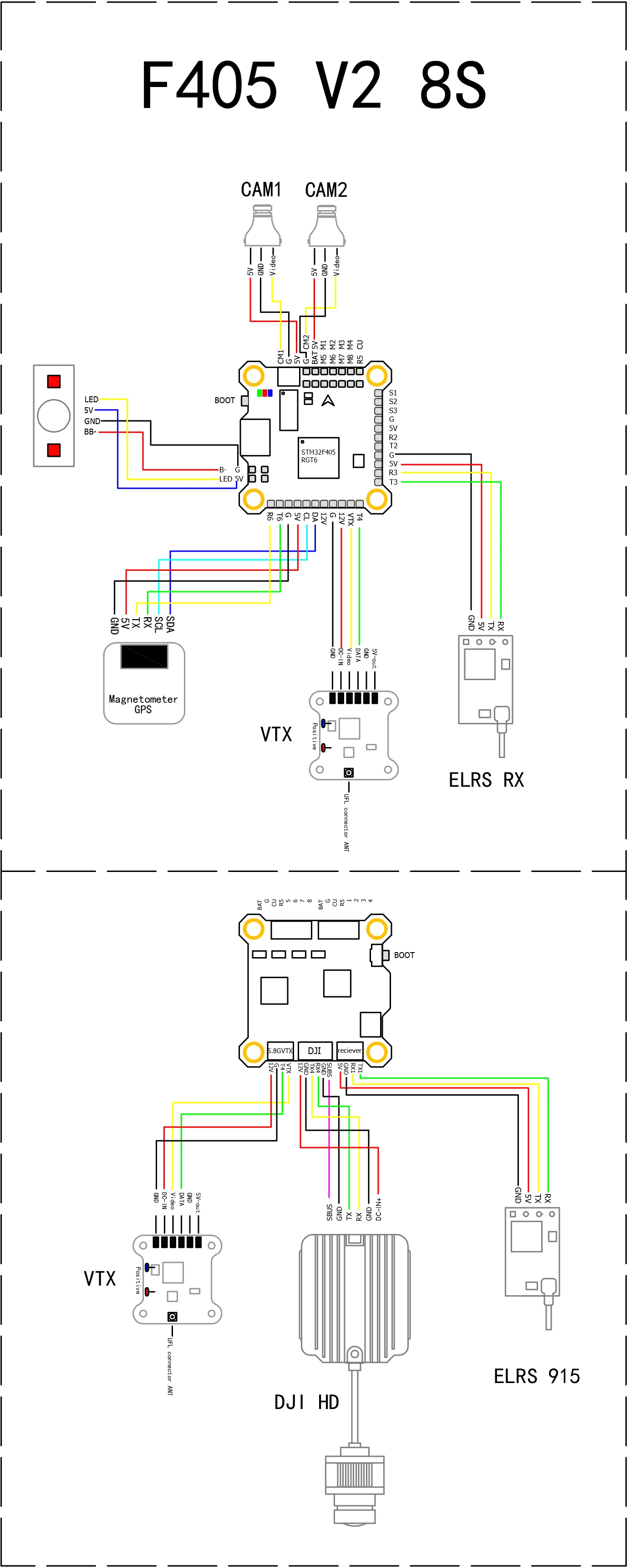

Especificaciones del control de vuelo F405 V2:

Chip maestro: STM32F405RGT6

Giroscopio: ICM42688

Batería: 3-8S

BEC: 5V 3A / 12V 2A BEC: 5V 3A / 12V 2A Controlador de voltaje (BEC): 5V 3A / 12V 2A

USB: Tipo C

Barómetro: SPL06

Chip OSD: AT7456E

Caja negra: 16M

Bluetooth: No compatible

RSSI: Soporte, marcado como RSSI

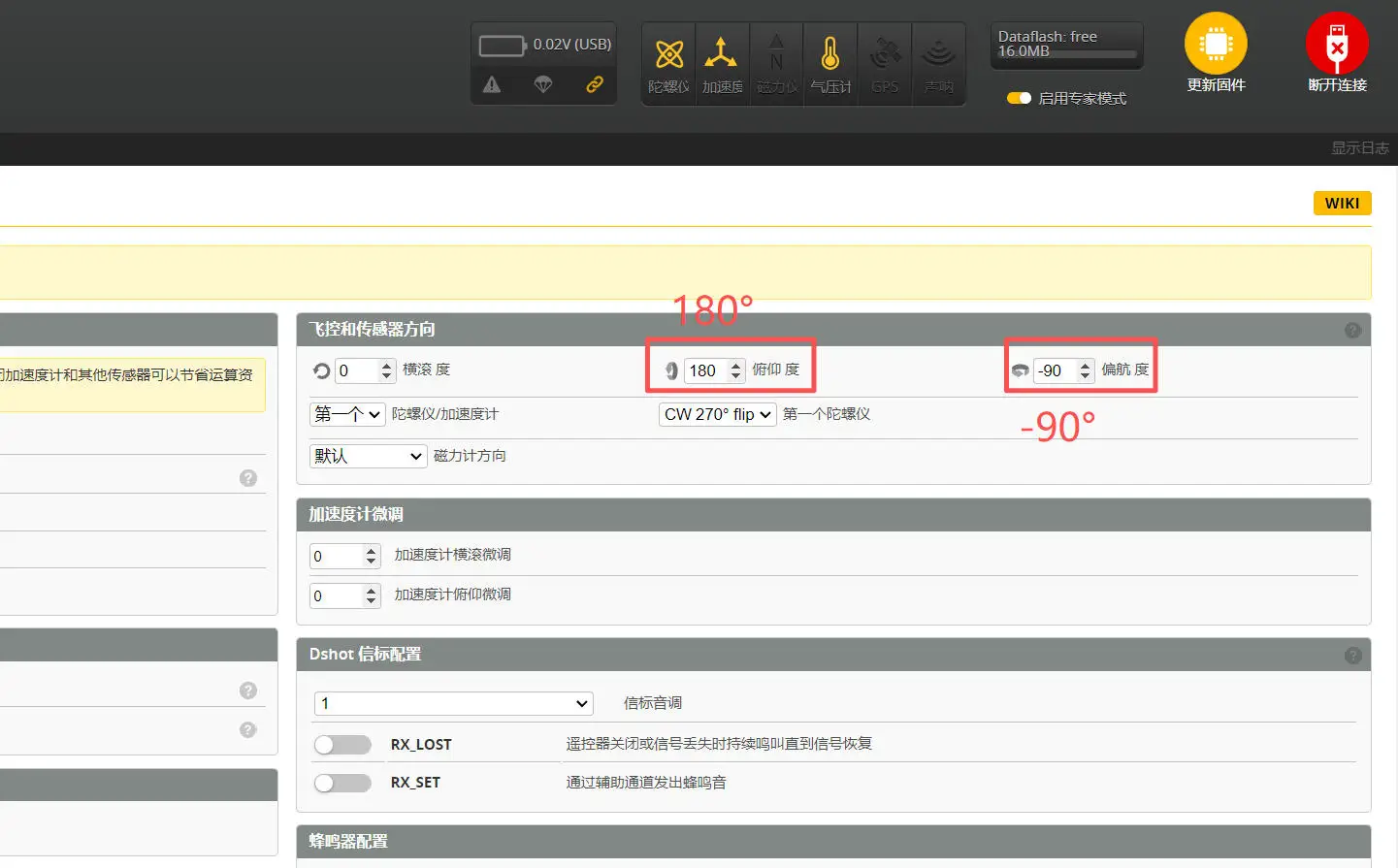

Soporte para firmware de control de vuelo: Beataflight/INAV/Ardupilot (para MATEK F405TE: Cambiar la dirección del giroscopio).

DJI/Vista: Soporte/6 pines

VTX/Cámara: Soporte/4 pines/3 pines

Nombre del firmware: PAURC F405 V2

Posición del orificio de instalación: 30.5×30.5mm/M4

Tamaño: 37 mm x 37 mm x 8 m

Peso: Tablero desnudo 8g
